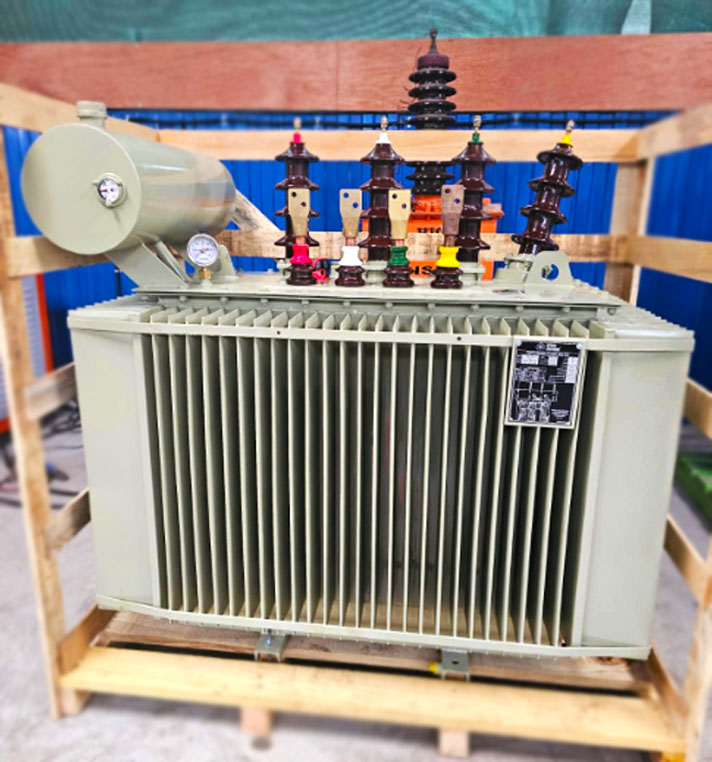

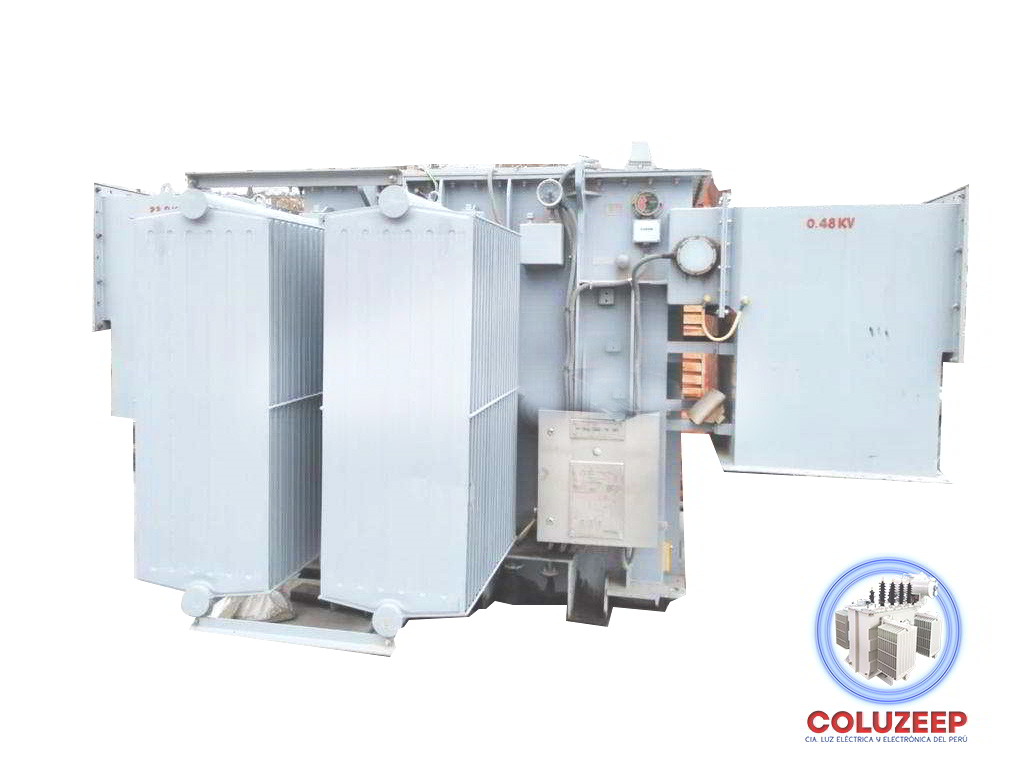

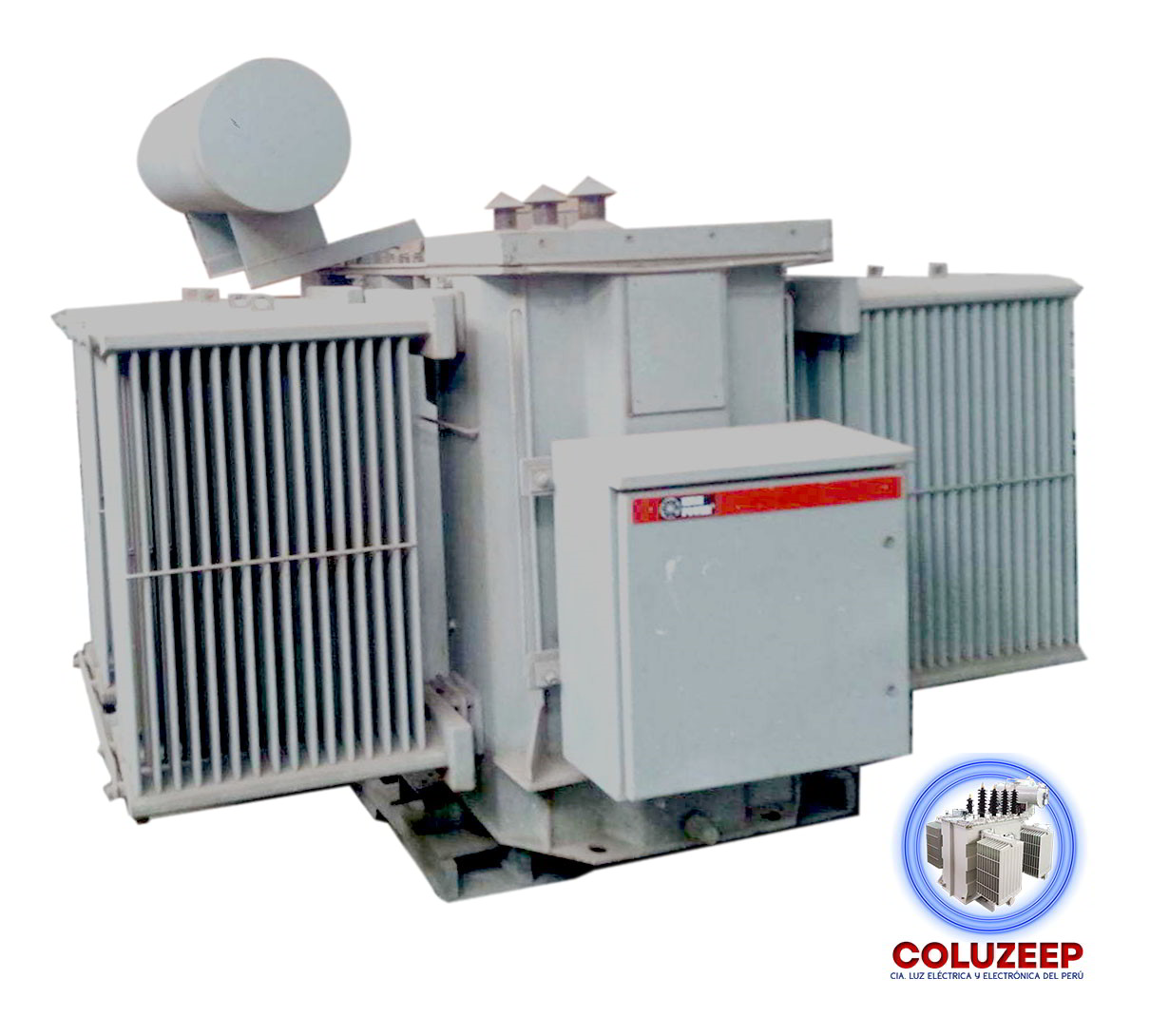

Características de los Transformadores Trifásicos de Distribución en Aceite:

1. Diseño y Construcción

• Núcleo de Hierro Laminado: El núcleo está compuesto por láminas de acero al silicio con baja pérdida magnética. Está diseñado para minimizar las pérdidas por corrientes parásitas y maximizar la eficiencia del transformador.
• Bobinados de Cobre o Aluminio: Los bobinados del transformador están hechos generalmente de cobre o aluminio, materiales que ofrecen baja resistencia eléctrica. El bobinado primario está conectado a la tensión más alta, mientras que el secundario está conectado a la tensión más baja.
• Tanque de Aceite: El transformador está inmerso en un tanque lleno de aceite mineral o un aceite dieléctrico especial que sirve como medio de enfriamiento y aislante. Este aceite disipa el calor generado en el núcleo y los bobinados, protegiendo al transformador del sobrecalentamiento.
• Radiadores: En muchos transformadores, se instalan radiadores en el tanque de aceite para mejorar la disipación de calor y mantener una temperatura de funcionamiento estable.
• Aisladores: Los terminales del transformador están equipados con aisladores de porcelana o material compuesto para evitar cortocircuitos y asegurar un funcionamiento seguro.

2. Función y Operación

• Reducción de Tensión: Los transformadores trifásicos en aceite reducen la alta tensión de la red de transmisión (por ejemplo, 33 kV o 11 kV) a niveles más bajos (por ejemplo, 400/230V), que son seguros para el uso en aplicaciones finales.
• Operación Trifásica: Al ser trifásicos, estos transformadores manejan tres corrientes alternas desplazadas 120 grados entre sí, lo que es ideal para la distribución de energía en sistemas industriales y comerciales.
• Sistema de Enfriamiento por Aceite: El aceite en el transformador circula por convección natural o mediante bombas (en transformadores de mayor capacidad), retirando el calor del núcleo y los bobinados para mantener una temperatura operativa óptima.

3. Aplicaciones

• Suministro a Áreas Residenciales y Comerciales: Los transformadores trifásicos en aceite son comunes en la distribución de energía eléctrica en zonas urbanas y suburbanas, abasteciendo a múltiples hogares y negocios.
• Industrias y Plantas Manufactureras: Son ampliamente utilizados en fábricas y plantas industriales, donde la demanda de energía es alta y se requiere una distribución estable y eficiente.
• Subestaciones Eléctricas: Estos transformadores son fundamentales en subestaciones de distribución, donde se realiza la transición de alta a baja tensión para la distribución final.

4. Ventajas

• Alta Eficiencia: Gracias al diseño optimizado del núcleo y los bobinados, los transformadores trifásicos en aceite ofrecen una eficiencia operativa alta, minimizando las pérdidas de energía.
• Durabilidad y Confiabilidad: Están diseñados para operar de manera continua y confiable durante décadas, siempre que reciban el mantenimiento adecuado.
• Buen Enfriamiento: El sistema de enfriamiento basado en aceite permite una buena disipación de calor, protegiendo los componentes internos del transformador de posibles daños térmicos.

5. Mantenimiento y Seguridad

• Inspección de Aceite: Es esencial realizar análisis regulares del aceite dieléctrico para detectar la presencia de humedad, gases o partículas que puedan indicar deterioro o fallos inminentes.
• Pruebas de Resistencia y Aislamiento: Se deben realizar pruebas periódicas de resistencia en los bobinados y de aislamiento en los terminales para asegurar la integridad del transformador.
• Monitoreo de Temperatura: El monitoreo continuo de la temperatura del aceite y del núcleo es vital para prevenir el sobrecalentamiento y prolongar la vida útil del transformador.
• Reemplazo de Aceite: Eventualmente, el aceite puede necesitar ser filtrado o reemplazado para mantener sus propiedades aislantes y de enfriamiento.

6. Capacidades y Dimensiones

• Capacidades de Potencia: Estos transformadores están disponibles en una amplia gama de capacidades, desde pequeños transformadores de 50 kVA hasta unidades de varios MVA, dependiendo de la aplicación y la demanda de energía.
• Tensión Nominal: Los niveles de tensión de entrada y salida varían según las necesidades de la red y la aplicación específica, con configuraciones típicas que incluyen 33/11 kV a 400/230 V, entre otras.
• Dimensiones y Peso: Debido al uso de aceite y a la construcción robusta, estos transformadores suelen ser más grandes y pesados que los transformadores secos, pero su diseño permite una mejor gestión del calor y mayor durabilidad.
