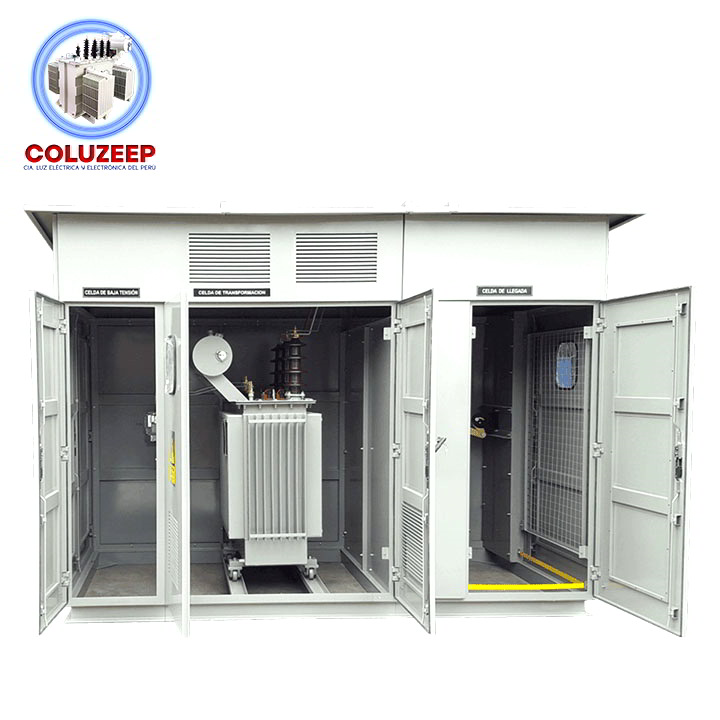

La fabricación de subestaciones eléctricas es un proceso complejo y fundamental para la transmisión y distribución de energía en redes eléctricas. Las subestaciones son cruciales porque permiten la transformación de voltajes y la gestión eficiente de la energía entre los generadores y los consumidores finales. A continuación, te doy un resumen detallado sobre la fabricación de subestaciones eléctricas:

1. Tipos de Subestaciones

• Subestaciones de transmisión: Conectan redes de transmisión de alta tensión, transformando la energía de muy alta tensión (400 kV o más) a niveles más bajos para la distribución.
• Subestaciones de distribución: Transforman la energía de media tensión (entre 13 kV y 69 kV) para uso en sistemas de distribución locales.
• Subestaciones de potencia: Transforman la energía entre distintos niveles de tensión en grandes plantas generadoras.
• Subestaciones elevadoras: Aumentan el voltaje de la energía generada para ser transmitida a largas distancias.
• Subestaciones reductoras: Reducen la alta tensión para que pueda ser utilizada en sistemas locales o industriales.

2. Componentes Clave de una Subestación Eléctrica

• Transformadores de potencia: Cambian los niveles de voltaje para la transmisión o distribución de la energía.
• Interruptores automáticos (Breaker): Protegen la subestación y la red de eventos como sobrecargas o cortocircuitos, permitiendo desconectar circuitos en caso de fallo.
• Seccionadores: Permiten la desconexión de ciertas partes de la subestación para mantenimiento o en casos de emergencia.
• Aisladores: Separan físicamente componentes conductores para evitar cortocircuitos.
• Pararrayos: Protegen los equipos de sobrecargas debido a descargas eléctricas o picos de tensión.
• Condensadores y reactores: Ayudan a mejorar el factor de potencia y la estabilidad del sistema.
• Barras colectoras (Busbars): Distribuyen la energía dentro de la subestación y conectan los diferentes equipos.

3. Tipos de Diseño de Subestaciones

• Subestaciones al aire libre (AIS): Los equipos se instalan al aire libre, y son las más comunes debido a su menor costo y fácil mantenimiento.
• Subestaciones encapsuladas en gas (GIS): Los equipos están encerrados en módulos de gas (generalmente SF6) que actúan como aislantes. Son más compactas, ideales para áreas urbanas o espacios limitados, pero suelen ser más caras.
• Subestaciones móviles: Son versiones portátiles de subestaciones, utilizadas para soluciones temporales o en situaciones de emergencia.

4. Proceso de Fabricación de una Subestación

La fabricación de una subestación eléctrica involucra varias fases:

1. Diseño y Planificación

El diseño es la primera etapa e involucra el análisis de las necesidades eléctricas, el espacio disponible, el tipo de voltaje, y las regulaciones locales. Durante esta fase, se determina el tipo de subestación, sus componentes y la disposición general de los equipos.

• Estudios de carga y demanda: Para definir las especificaciones de los transformadores, interruptores y demás equipos.
• Diseño civil y estructural: Considera los requerimientos físicos de la subestación, como bases de concreto para los transformadores, estructuras de soporte para las barras colectoras y sistemas de protección contra incendios.

1. Fabricación de Componentes

Los componentes como los transformadores de potencia, interruptores, aisladores y seccionadores se fabrican en fábricas especializadas bajo estándares internacionales, como IEC, IEEE, y ANSI. El proceso de fabricación incluye:

• Transformadores: Fabricados en talleres especializados, donde las bobinas de cobre o aluminio son enrolladas, aisladas y ensambladas. Los transformadores también se someten a pruebas rigurosas de calidad y seguridad.
• Interruptores y seccionadores: Se ensamblan y prueban en fábricas bajo condiciones controladas para garantizar su funcionamiento en caso de sobrecarga o cortocircuito.
• Barras colectoras: Son fabricadas a partir de materiales conductores como el cobre o el aluminio y se ensamblan para soportar altas corrientes.

1. Construcción e Instalación

Una vez que los componentes están fabricados, se trasladan al sitio de la subestación, donde se lleva a cabo la instalación. Este proceso involucra:

• Obra civil: Preparación del terreno, construcción de las bases de concreto y estructuras de soporte.
• Montaje de equipos: Los transformadores, interruptores, barras colectoras y otros equipos se colocan según el diseño, con cuidado de garantizar su correcta alineación y conexión.
• Tendido de cables: Se instalan los cables de potencia y control, asegurando que se sigan estrictamente los esquemas eléctricos.

1. Pruebas y Puesta en Marcha

Después de la instalación, la subestación se somete a una serie de pruebas de aceptación para verificar su funcionamiento correcto antes de ser puesta en servicio:

• Pruebas de aislamiento: Para asegurarse de que no haya cortocircuitos entre los diferentes conductores.
• Pruebas de tensión aplicada: Para confirmar que los equipos soporten el voltaje de operación sin fallos.
• Pruebas funcionales de los interruptores: Verificar que los interruptores automáticos operen correctamente bajo diferentes condiciones.

5. Normativas y Estándares

Las subestaciones eléctricas deben cumplir con normativas estrictas para asegurar su seguridad y fiabilidad. Algunos de los estándares más comunes son:

• IEC 61936-1: Para el diseño de instalaciones eléctricas en sistemas de alta tensión.
• IEEE C37: Relacionada con los equipos de protección y control en subestaciones.
• ANSI/IEEE 80: Para la puesta a tierra de subestaciones eléctricas.
• Regulaciones locales: Cada país o región puede tener normativas adicionales específicas para la operación segura de subestaciones.

6. Tendencias Tecnológicas en Subestaciones

• Subestaciones digitales: Incorporan sistemas de control automatizado y monitoreo en tiempo real, mejorando la eficiencia operativa y el mantenimiento predictivo.
• Energías renovables: Las subestaciones juegan un papel clave en la integración de fuentes de energía renovables como la eólica y solar a la red.
• Sistemas compactos: El aumento de subestaciones GIS compactas en áreas urbanas donde el espacio es limitado.

Este proceso integral de diseño, fabricación, instalación y pruebas asegura que las subestaciones eléctricas funcionen de manera segura y eficiente en el suministro de energía a gran escala.

Si necesitas más detalles específicos sobre alguna parte del proceso o sobre un tipo de subestación en particular, no dudes en decirme.

Voltajes: 10kv,13 2kv, 22 9kv 33kv
